X光行李檢查機
WE-XS10080
10080型X射線安全檢查設備採用最新影像技術，顯示解析度更高，圖像更清晰，能快速有效地檢測出各類危險品，廣泛應用於火車站、汽車站、機場、政府機關、大使館、會議中心、博覽中心、旅遊景點、體育文化場所等安全檢查場合，適合於大中型箱包、中小型貨物等物品檢
★
環保鉛簾：
鉛簾的外表經過特定的處理，耐磨且環保，延長使用壽命
★
網路介面：
可以連接局域網，多個終端同時檢查行李
★
射線更安全：
射線發射自動控制，避免誤發射
★
一鍵關機控制：關機時只需旋轉一下鑰匙，設備自動安全關機，簡潔方便
★動態畫面切換:
畫面在靜止的時候可以切換，在動態的時候也可以自如切換。
★
故障自診斷：
出現故障自動判斷，並給出提示資訊，便於維護
★節能設計：
機器可以自動感應物體，有行李放上機器啟動運行，無行李，機器靜止
★國際名牌配件：
美國spellman射線源、日本,hammatsu探測器，德國interroll滾筒
★參數全球領先：公安部出具的檢驗報告中，每個參數都領先其他產品，詳見檢驗報告
本產品的技術指標如下：
☆
基本參數指標：
通道尺寸
1000（寬）×
800（高）mm
傳送帶速度
0.22m/s
傳送帶額定負荷
220 kg
穿透力
34mm鋼板
分辨力
直径0.101mm单根实芯铜线
空间分辨力
水平：直径1.3
mm 垂直：直径1.0
mm
穿透分辨力
直径0.511
m
膠捲安全性
對ISO1600膠捲安全
洩漏劑量
≤0.1µGy/h
☆
X射線發生器：
射線束方向
頂照式
管電流
0.2---1.0mA（可調）
管電壓
80----140kV（可調）
射線束髮散角
80°
冷卻／工作週期
密封式油冷／100％
☆
影像處理系統：
X射線感測器
L形光電二極體陣列探測器，12bit深度
彩色圖像顯示
根據物質材質，24位元真彩色顯示
更加清晰
低穿透顯示
提高圖像中暗區的對比度，使難穿透區更清晰。
放大鏡
局部放大功能，動態放大顯示
☆
使用環境：
工作溫度／濕度
0℃∼50℃／10%∼90%
(不冷凝)
儲存溫度／濕度
-40℃∼70℃／10%∼90%
(不冷凝)
工作電壓 220VAC(±10%)
50±3Hz
功率損耗 1.0KW（最大值）
雜訊級
<58dB
10080是具有輻射的X射線設備，在產品設計中，已經竭力保證系統使用、安裝及維修人員的的高度安全。本產品符合下列的安全規則：
1、GB
15208－2005
《微劑量X射線安全檢查設備》
2、GB
4208—93 《外殼防護等級（IP代碼）》。
3、GB
18871—2002 《電離輻射防護與輻射源安全基本標準》。
4、中華人民共和國放射性污染防治法。
5、符合歐洲CE
mark的健康、安全、與環境保護之相關法律中所規定的基本要求。
X射線安全檢查設備，對X射線的輻射採取了可靠的防護措施，有效地保證了操作及被檢測人員的安全。這些措施是：
1、系統使用的X射線源是有源部件，只有在加高壓的情況下才能發射X射線，因此在未加電的情況下，如運輸、保存時不
會有X射線產生。
2、機櫃四周及准直器用鉛板遮罩，出入埠均裝有鉛門簾，有效地防止了X射線的傷害。
3、為了保證維修人員的安全，兩個聯鎖開關（任意一個聯鎖開關斷開都不會發射X射線），傳送帶停止運行和通道中無物品時X射線也不發射，使維修人員免受X射線的傷害。
4、設備在多個位置設置接地線，可以有效避免人員觸電和設備損壞。
5、設備內部安裝超載、過流等多重防護，將發生事故和危險的可能性降到最低。
6、我公司生產的X射線安檢系統完全符合X射線國家標準GB15208-2005.1中的安全要求。
10080型X射線安全檢查設備的設計，在任何情況下均能保護操作及維修人員的安全。該系統具有極低的X射線劑量，同時又能保證對被檢查物體有足夠的穿透力，感光材料、食品、藥物及磁帶均不受影響，甚至多次照射也無妨。該設備配有大面積鉛遮罩以防止X射線洩漏。一套鉛門簾幾乎將射線對外輻射降低為零。設備在X射線的出射處和探測器箱上，裝有安全聯鎖開關，控制電路隨時監測這些聯鎖開關的工作情況。任一聯鎖開關斷開，設備將自動切斷X射線控制器的交流供電，從而關斷X射線。
系統由硬體和軟體兩部分組成。
硬體部分包括：
(1)
X射線發生控制器
(2)
X射線探測器
(3)
資料獲取裝置
(4)
機械裝置
(5)
工業控制電腦及顯示裝置
軟體部分包括：
(1)
系統控制部分
(2)
影像處理部分
系統組成框圖如下：
圖3.1
系統組成框圖
系統中包括的部件和子部件如下：
(1)
X射線源
(2)
X射線源控制和驅動裝置
(3)
X射線探測器陣列盒
(4)
電子控制單元
(5)
工控機
(6)
顯示器
(7)
中間繼電器
(8)
鑰匙開關
(9)
散熱風扇
(10)
傳送帶
(11)
光障
(12)
系統供電裝置
X射線源包括三部分：
(1)
高壓發生器（兩個高壓倍加及回饋電路）
(2)
X射線管
(3)
准直器
X射線管和由兩個電壓倍壓及回饋電路組成的高壓發生裝置放入充滿油並具有鉛遮罩的殼體中，電纜WS9給X射線源提供燈絲和高壓驅動信號，並將高壓和陽極電流的取樣信號回饋給X射線控制和驅動主機殼，
以保持檢查期間高壓和陽極電流的穩定。准直器的作用是將X射線束整成扇形射束。
兩個探測器陣列形成L形狀，以解決探測死角的問題。豎直側（後文稱為側探測盒）及水準側（後文稱為底探測盒）中各有多塊探測器板，每塊板包含32個通道。
高、低能類比信號在探測板上經放大後進行數位化並傳送到工業控制電腦進行處理。
控制板負責接收工業控制電腦的指令，控制電機運行與停止、監測光障狀態、判斷行李的進入與離開、控制X射線的發射與關閉、監測X射線控制模組是否正常工作，如發現異常，則自動報警。
影像處理系統由工業控制電腦來實現。電腦接收來自資料獲取傳輸系統的探測器信號，進行資料處理。
(1)
影像處理功能
設備提供的影像處理功能包括邊緣增強、超級圖像增強、彩色、反色顯示、局部穿透增強、圖像回拉、放大等。
(2)
資料存儲和檢索功能
設備提供存儲圖像、檢索圖像和記錄操作人員工作情況的功能。
系統使用17英寸高解析度顯示器，可根據需要顯示彩色圖像或黑白圖像。
輸送裝置包括：
(1)
傳送皮帶；
(2)
位於輸送機出口端的一個電動（驅動）滾筒；
(3)
位於輸送機入口端的一個改向滾筒；
(4)
位於設備下方兩個引導皮帶運行方向的托動滾筒。
電動滾筒內含一台單相電機，電機的驅動力矩通過齒輪減速機構傳送到滾筒表面，形成驅動皮帶的力，改向滾筒用於皮帶張力調整。
在通道的入口處裝有一對光障裝置（對射式光電開關），用於探測在傳送帶前進時進入檢查通道的行李，若行李阻斷光障，則光障接收端輸出信號至電子控制單元，由控制單元通知射線控制器開始發射X射線。
軟體運行環境為Microsoft
Windows XP版本。
軟體由以下兩部分組成：
(1)
專用驅動程式
(2)
使用者控制介面
控制系統硬體實現資料獲取自動化
定時讀取資料獲取系統
|
為影像處理提供介面
分析處理顯示圖像的輸出
提供友好的使用者介面
由軟體將傳輸過來的信號進行複雜的資料處理，將處理後的圖像顯示在螢幕上，供操作人員進行辨別。軟體提供邊緣增強、反色顯示、偽彩色、局部穿透增強等影像處理功能，便於對違禁物品進行識別，同時具有圖像回拉、放大等影像處理功能及圖像存儲功能（50000幅以上）。
電氣系統是安檢系統的一個重要部分，主要給整個安檢系統供電，同時當意外情況發生時，能為系統提供相應的電氣保護，設備是操作人員在設備的操作臺上對設備進行操作控制，其電氣部分的原理圖如圖4.1。
圖4.1
電氣部分原理圖
電氣部分主要實現下面各功能。
圖4.1中，FU1,FU2分別為10A
的固體保險絲，設備的實際功率為1500W,設計的最大功率為2200W，滿足了設備最大功率的要求，在保險絲後面緊跟著是斷路器，這樣在後端短路的情況下，能瞬間脫扣，起到保護作用，選擇的為正泰的QF，型號為DZ47。短路的原因多為內部因為絕緣層老化、端子連接松脫引起的電源短路，和人為因素造成。
圖4.1中，SBE1,SBE2分別為緊停按鈕，這個開關是安放在操作人員附近和安檢設備外殼上的，防止突發事件發生時，可以立刻斷電。接在控制部分主回
本設備為經過培訓的、專職人員上崗進行操作。非工作人員不能操作，所以要有個許可權控制，有兩種方案進行，一在電氣中，二在軟體中，圖4.1中SW鑰匙開關來實現的，它串聯到主控制回路中，選擇的為2常開、1常閉開關。只有拿到鑰匙開關，才能使用設備，防止其他人誤觸發設備。
採用遠端啟動控制方式，把控制按鈕放在操作臺上，和主設備進行單獨分開，操作臺可以放到一個房間裡或別的一個需要的地方，通過電源延長線進行延長控制，使得在遠端即可控制。
在實際的應用中，對上述的鑰匙開關有這樣的情況：操作人員誤操作，直接把鑰匙開關反向旋轉，造成主回路斷電。或者無意中碰到而使鑰匙開關斷電。這樣對負載，如電腦，突然斷電，影響很大。我公司設計的產品，真正關機時，能實現只需要用鑰匙開關一個旋轉，就能安全關機，實現一鍵關機功能。
在正常使用過程中，需要電機正反轉動，如自檢時，若有物體擋住光障，皮帶要根據情況需要正反轉動，或當過物體時，看不清楚，需要仔細的看個清楚，需要倒回來，實現反轉功能。其電路部分是通過一個中間換向繼電器來實現。
電機會因為時間過長或者是負載過重而導致了過流，這樣必須對電機進行保護，當電流達到一定程度後進行保護。
行程開關主要是為了保護人體安全設置的，因為射線是有危險的，當人體碰到X射線的發射裝置時，需要X射線馬上停止發射，行程開關安裝在控制X射線發生裝置的旁邊，串聯到X射線發生裝置裡面，起到短路保護的效果。
各個指示燈部分需要安裝在設備的外表面，對用戶起到指示作用，他們分別為X射線指示燈，報警指示燈和電源指示燈。
(1)
電源指示燈：打開鑰匙開關後，使系統上電，起動設備。通道前面板上的綠色的電源指示燈會立即點亮。
(2)
射線發射指示燈：X射線發射指示燈安裝在檢查通道的入口和出口處面板上。物體進入通道擋住光障後，X射線發射，紅色指示燈點亮。
(3)
黃色報警指示燈：出入口處，各有一個，當有可疑物品時，閃爍並報警。

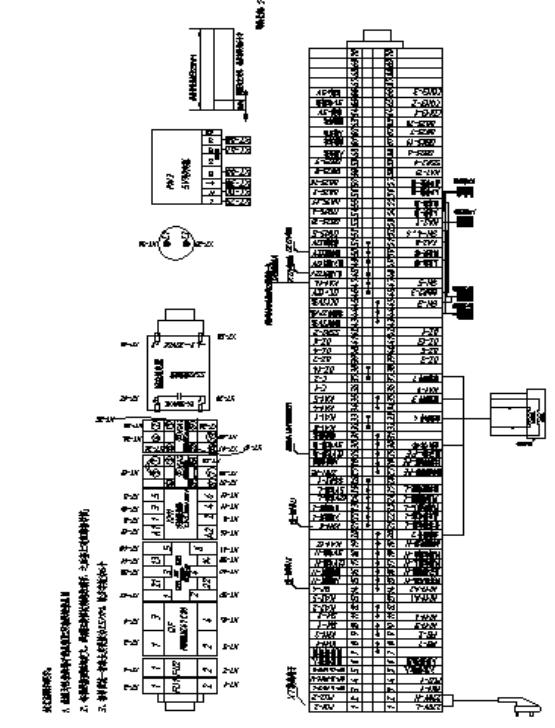

在一個系統連接實現，各端子使用的是進口的接線端子UK3.5，通過線槽，佈線在一個鍍鋅的電路板上面,
周圍用線槽進行走線。如圖4.2所示。
圖4.2
接線端子模組
l
將鑰匙插入鑰匙開關中，順時針旋轉，按綠色啟動按鈕聽到設備起動後，等待啟動。
l
設備上電源接通指示燈點亮。
l
系統自動進入軟體應用程式設計發展介面。
l
程式自動檢查通道裡面是否有異物。若有異物，皮帶會轉動將異物送到
出口。當異物清理完畢後，整個軟體系統初始化完畢。
l
將待檢物品放在傳送帶上進行檢查。
l
按下“皮帶正轉”按鈕，控制電機運轉，啟動傳送皮帶。
l
物體一旦進入檢查通道，首先遮擋住光障，從而啟動X射線發生器。
l
在物品通過檢查通道時，設備對它進行逐行掃描，相應的檢測圖像則
即時顯示在顯示器螢幕上，使圖像從右向左傳輸。
點擊“彩色/黑白”按鈕，兩種顏色可以切換選擇顯示。彩色圖像為4色圖像，將掃描物體分為4大類，其中橙色代表有機物，藍色代表無機物，綠色代表混合物，黑色（或者紅色）表示物質屬性不確定，一般指難以穿透的物體。黑白圖像有256級灰度，由純黑到純白的灰度級顯示。越白（灰度越大）的圖像區域表示該物體區域對X射線的吸收率較低，即更多的射線穿透。吸收率不同的物體對應於不同的灰度等級。當操作“彩/灰”按鈕時，可進行彩色圖像和灰度圖像的顯示轉換。
圖5.1
彩色/黑白圖像對比

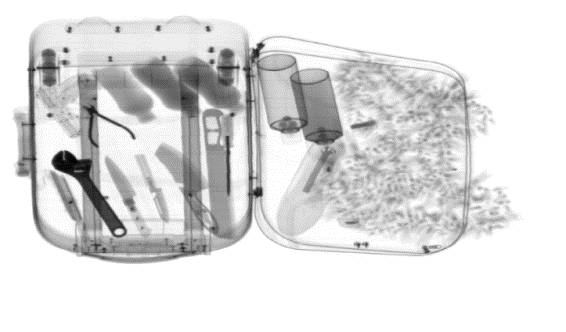

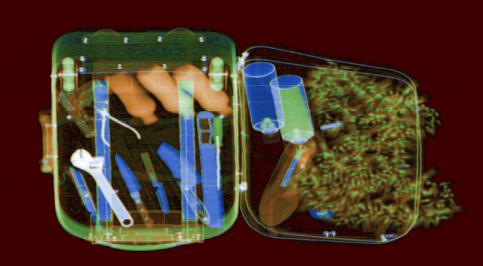

在圖像顯示中，一般對X光高吸收率的物體顯示為深黑色，低吸收率物體顯示為亮白色。在反白顯示中，則正好相反。點擊“反色”按鈕，可進行正負片的顯示切換這樣，較小或較細的高密度物體（如金屬絲）將變得更加清晰。當操作“反色”按鈕時，可進行彩色圖像和灰度圖像的反色操作。
圖
5.2 正常/反色圖像對比

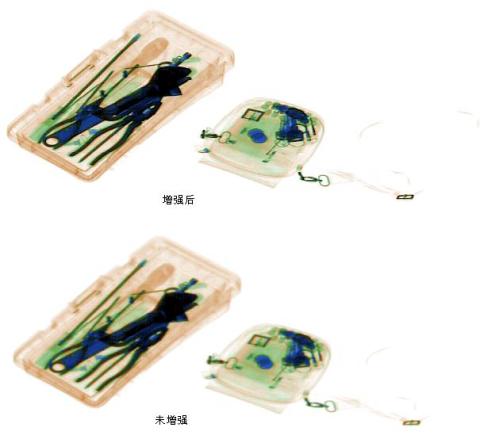

當需要對物體邊緣進行進一步判讀時，按下“邊增”按鈕，圖像中的物體邊緣會突出顯示，更利於操作員區分不同的物體。當操作“邊增”按鈕時，可進行彩色圖像和灰度圖像的邊緣操作。
圖
5.3 圖像邊緣增強效果
對圖像中較暗的區域進行增亮處理，使隱藏在厚物體後面的物體清晰顯示，而正常的圖像區域不受影響。按下此功能按鍵時圖像自動在正常顯示和局部增強顯示之間切換。二次按下（或者“恢復”按鍵）可以停止顯示切換。
如圖5.4所示，穿透力強的區域亮度較亮，對比度較小，通過“高穿”操作將較亮的區域以一個合適的對比度顯示，清晰地顯示高穿透力區域，但同時正常區域受到影響，對比度降低。
圖
5.4 高穿透力加強效果
如圖5.5所示，穿透力低的區域亮度較暗，不易觀察，通過“低穿”操作將該區域增亮提高該區域的對比度，清晰地顯示該區域圖像，但同時正常區域受到影響，對比度降低。
圖
5.5 低穿透力加強效果
該操作的效果就是將無機物（藍色部分）以灰度顯示，橙色部分（有機物）突出顯示。便於操作員對炸藥、毒品和汽油等易燃品的判讀。
該操作的效果與有機物突出顯示相反，就是將橙色部分（有機物）以灰度顯示，無機物（藍色部分）突出顯示。便於操作員對刀架、槍支和煤氣罐等物品的判讀。

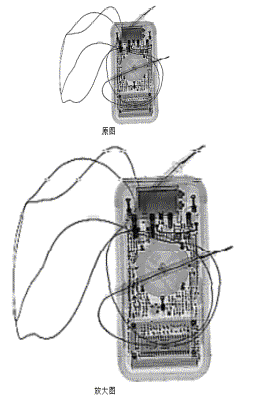

對整個圖像區域無級連續放大，同時在右下角有一個增幅圖像的縮圖，放大顯示的時候，將有個紅色的方框將當前全屏顯示的圖像區域標示出來。使用方向鍵可以移動顯示圖像放大區域。
圖
5.5 圖像放大效果
按下此鍵圖像會自動變換灰度映射，將暗區逐漸變亮，同時亮區逐漸變暗。便於操作員尋找一個最適合當前圖像的對比度和亮度效果。
l
確保傳送帶上未遺留任何行李物品。如有必要，將傳送帶向前或向後運
轉，直到確認傳送帶上未留有任何物品為止。
設備上電源接通指示燈點亮。
l
直接向左旋轉一下鑰匙開關，電腦會安全關機，不需要任何其他操作，簡單方便，人性化設計，真正意義的實現“一鍵關機”功能
l
拔掉鑰匙，下班或交接工作。
套裝軟體含8個子功能表，如登錄/註冊功能表，可以進行使用者登錄，登錄後在使用者ID在狀態條中會有顯示，註冊時只能註冊比當前用戶低一級的使用者許可權，該功能表中還有軟體註冊碼一項，限制版的軟體需要將註冊資訊發送到廠家，以獲取序號；檔設置功能表，查詢歷史圖像；探點設置菜單，設置探測器多少及位置；即時曲線功能表，查看每個探測器的回應；圖像設置功能表，對圖像的現實效果進行設置；功能設置功能表，一些協助工具在此功能表中；硬體設定功能表，射線源及控制板通訊口的設置；資訊提示功能表，廠家資訊及過包資訊等。
操作功能表介面如下：
圖
5.6 操作功能表介面

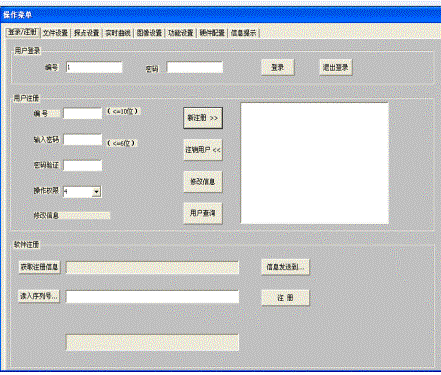

使用者和密碼設定好後，即可登陸使用，如下圖，編號欄裡是對應的用戶名。
圖
5.7 登錄介面

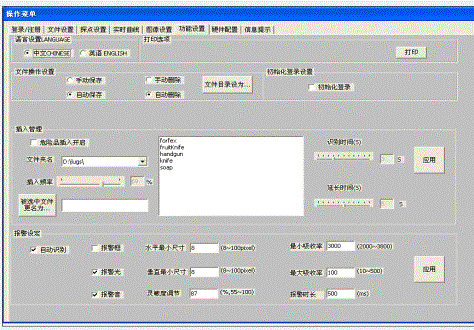

點擊功能表列中的功能設置按鈕，出現圖5.8所示介面，一般建議不要去更改。
圖5.8
功能設置介面

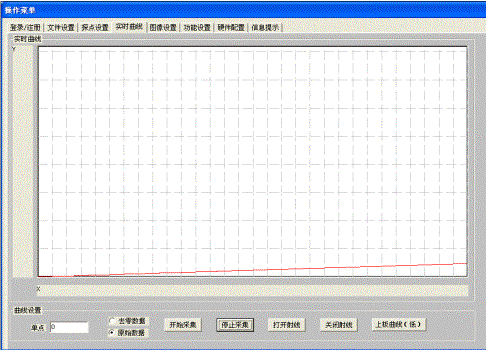

點擊即時曲線，顯示採集到的探測板上的資料，此曲線是診斷功能的一個輔助調試，曲線資料和圖像品質有一定關係。
圖5.9
即時曲線顯示

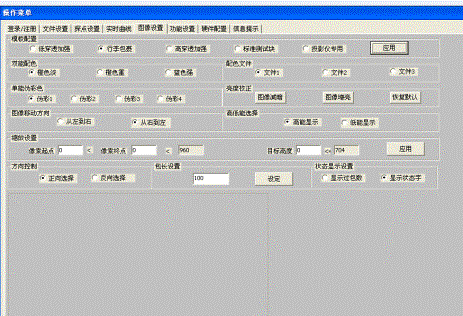

點擊圖像設置按鈕，如圖5.10所示，可以配置圖像設置的相關參數。
圖5.10
圖像設置介面

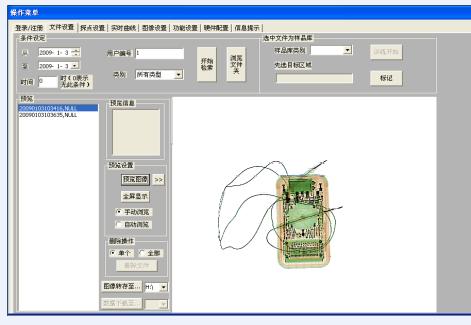

點擊檔設置按鈕，可以回檔歷史記錄的圖像，根據條件設定，可搜索原來保存的記錄。
圖5.11
檔設置介面

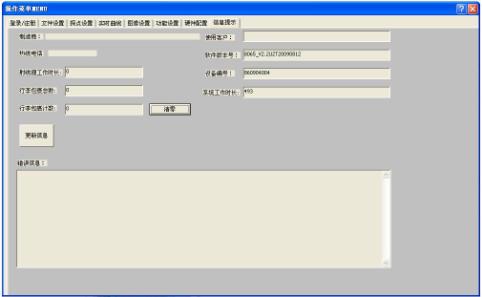

點擊資訊提示按鈕，顯示對應的版本號和包裹記錄等有效資訊。
圖5.12
資訊提示介面
彩色圖像使用的3種顏色分別是：藍色，橙色，綠色。其中藍色代表鐵、鋼等原子序數較大的無機物，如鐵、鋼等金屬；橙色代表原子序數較小的有機物，如水、有機玻璃、塑膠等；綠色代表介於有機物和無機物之間的物體，如鋁等。圖5.13是標準模組的成像效果。
圖5.13
標準模組的圖像

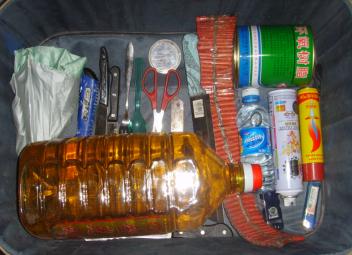

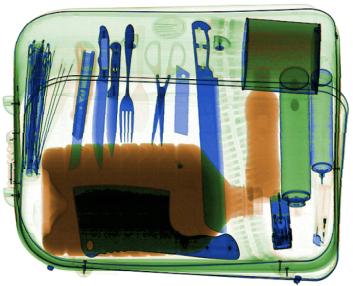

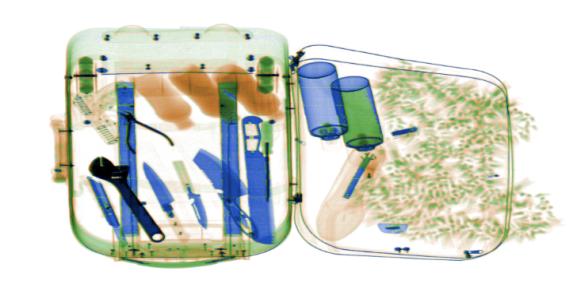

典型違禁品包括：刀具，打火機，鞭炮，液體等，其成像效果如圖5.14所示。
圖5.14
典型違禁品的圖像
典型的細小物品如針頭、別針等，下圖為各種大小的針頭的圖像。上面是實物，下面是成像，由於針尖從白紙中穿過，實物圖中看到的效果是針的之間缺失一段，而成像圖中則會顯示針的整體大小。
圖5.15
典型細小物品的圖像
圖5.16是細小針頭在鞋子裡的典型圖片（針頭為0.3—1.0mm）。
圖5.16
細小針頭在鞋子裡的典型圖片
X射線安全檢查系統是高科技機電結合的產品。因此，用戶不僅要瞭解機器的技術性能、結構原理及操作規程，同時還要善於做日常的維護和保養工作，以便充分發揮其效能，延長使用年限，並保證設備和人身的安全。
為保證設備的實際工作情況與說明書中的技術指標保持一致，設備應該進行定期檢查並做相關的調整。維護工作必須是經過相關培訓後，得到本公司認可的人員進行。在設備的硬體維護保養過程時，必須在斷電以後才能夠進行。
1、正常的維護工作
l
設備應該安裝在通風、灰塵少、乾燥的環境中，忌高溫、潮濕和日光的直接照射。
l
保養時先對設備除塵，用毛刷和吸塵器將灰塵清除乾淨。
l
發現元件或者接線頭有鬆動的現象，要立刻進行緊固。
l
有元器件銹蝕時，必要情況下進行更換。
l
如果有元器件損壞時，應查明原因，排除故障後再行更換新的器件。器件更換以後，相關的參數都要進行調整，然後才能正常使用。
l
維護時不能讓異物或者液體進入設備，以防引起漏電或者引發事故。
2、維護和保養的具體內容
l
檢查設備上方的電源指示燈：
在設備上電時，綠色的指示燈亮。
l
檢查設備上方的X射線指示燈：
射線發射時，紅色的指示燈亮。
l
檢查通道上方的緊急停止按鈕：
按下緊急停止按鈕，設備能立刻斷電。按鈕沒有重定時，設備不能進行再次啟動。
l
檢查通道上方的鑰匙開關：
鑰匙開關接通以後，起動按鈕才能起動設備。射線停止按鈕能夠將射線控制器的電源斷開。如果鑰匙開關變得不夠靈敏，要進行更換
l
檢查觸控式螢幕上是否和螢幕圖像對應：
按下縮放鍵，圖像能夠縮放；按下影像處理鍵，顯示的圖像能夠做相應的變換。
l
檢查入口的光障：
在運轉的傳送帶上放上不透明的物體，射線能夠正常開啟。設備斷電後，用幹的綢布將光障的鏡頭和通道壁上安裝的玻璃擦拭乾淨。
l
檢查電動滾筒：
按下相應的按鍵，電動滾筒能夠按預定的方向運轉及停止。滾筒的雜訊正常，不漏油。
l
檢查探測盒和准直器上的行程開關：
拆下任意一塊蓋板，射線都能夠停止發射。
l
檢查傳送帶的偏離
檢查傳送帶是否相對於馬達已經偏離。
l
檢查散熱口
檢查散熱口是否被遮擋，並清除其上的灰塵。
l
維修過程中，不能有異物、水滴進入設備，避免引起設備損壞或者安全事故。
l
設備中有大量工作電壓為220V的器件，普通保養必須在斷電時進行，如果要帶電操作，必須由經過相關培訓的人員進行，而且要做好防觸電工作。
l
設備中有大量精密的電子器件，在維修前要做好防止靜電損壞器件的準備工作。
l
設備多處有用於防止射線洩露的鉛防護層，操作過程中最好帶上棉布手套，不能戴手套的情況，工作結束後立即洗手。
l
設備通電前應該再做仔細檢查，確認接線正確，沒有錯接、短接的情況。
l
開啟射線之前，要蓋好蓋板，避免射線的照射引起的人身傷害。
l
設備應首先斷電，然後斷開馬達電纜。
l
拆開外罩板，擰下輸送機與框架固定螺栓，卸下輸送機。
l
放鬆張緊螺栓，放鬆皮帶，即可對電動滾筒或調偏滾筒進行拆卸更換。
l
輸送帶的更換：
（1）將損壞的膠帶剪斷取出。
（2）按原膠帶周長在膠帶廠對新膠帶進行冷膠接前的先期加工處理。
（3）現場對裝配好的新膠帶進行冷膠接工藝。
調整光障步驟如下：
l
設備斷開電源，打開外罩。
l
斷開光障電纜。
l
擰下兩個光障固定螺栓。
l
換上新的光障，通過調整光障的上下位置來調整好光障的位置，固定牢
靠。
l
將光障的電纜出口處按照圖紙焊接好連接器。
l
連接好電纜。
l
裝好設備的蓋板。
l
接通電源，啟動傳送帶，在傳送帶上放上不透明的物體，測試射線能否
正常打開。
在更換和調整X射線源時應按下列步驟進行：
l
系統斷電，拆除設備外罩
l
斷開來自X射線源的電纜
l
拆除X射線源緊固螺釘
l
拆除限位塊
l
鬆開調整螺栓
l
將X射線源拿出
l
按上述步驟順序安裝新X射線源
l
不要擰緊固定螺釘及限位塊
l
系統通電
l
進入“主功能表”，再進入“設備配置”功能表
l
交替調整X射線源右邊的調整螺絲和手柄
l
調整過程結束後，擰緊射線源緊固螺釘、限位塊
l
系統斷電
X射線管訓管的目的，系為了降低X射線源的故障率，延長X射線管使用壽命，提高整機使用的可靠性。對於停用期在半年以上的、或因各種原因經過運輸顛簸或劇烈振動的線掃描X射線安全檢查設備用的中頻X射線源（包括已裝配到整機上和尚未裝配到整機的X射線源），都要嚴格按照訓管程式進行X射線管的訓管。整機現場安裝調試及整機閒置後重新啟用時，應嚴格進行X射線管的訓管。
X射線管的訓管程式包括：
（1）上電過程
（2）初調
（3）訓管
（4）終調
本節介紹可能發生的故障現象、原因及排除方法。X射線安全檢查設備的維修工作，只能使用由我公司生產和針對具體情況而提供的部件和備件。生產廠家任何授權之外的維修所帶來的機器故障或使用我公司之外的維修配件所造成的機器損傷，我公司不負任何責任。
我們重申：所有維修和調整應由專門的合格的維修人員完成。該設備只有在所有的電路板插到其正確的位置上時，方可通電。請注意：拔、插印製板時，一定要關掉電源。下面根據故障現象來分類說明故障原因分析與排除方法。
故障1：系統無法上電
可能原因分析：
（1）本地電源是否正確。
（2）無鑰匙開關或者未將鑰匙開關置於接通。
（3）熔斷器熔斷。
（4）斷路器位於斷開位置。
（5）緊急停止開關處於鎖定狀態。
（6）交流接觸器損壞。
（7）端子接線松脫。
排除方法：
（1）檢查本地電源符合220+10%/-15%V，50±3Hz的範圍。
（2）插上鑰匙開關，順時針旋轉至接通位置。
（3）更換新的熔斷器。
（4）合上斷路器。
（5）順時針旋轉緊急停止按鈕進行重定。
（6）更換交流接觸器。
（7）檢查接線並重新連接。
備註：在系統上電前，確認設備正常。
故障2：電源指示燈不亮
可能原因分析：
（1）設備沒有啟動。
（2）指示燈電纜未連接。
（3）端子接線松脫。
（4）指示燈損壞。
排除方法：
（1）啟動設備。
（2）將指示燈電纜連線起來。
（3）檢查接線並重新連接。
（4）更換指示燈。
故障3：系統可通電，但無其它功能
可能原因分析：
（1）電子控制器或射線源控制器電源沒有插在插座裡。
（2）接觸器KM2損壞。
（3）開關電源損壞。
（4）網口線沒有連接
（5）和工控機相連的串口線未連接。
排除方法：
（1）將電子控制器或射線源控制器插頭插入相應的插座裡。
（2）更換接觸器。
（3）更換開關電源。
（4）連接網口線到工控機。
（5）連接串口線到工控機。
備註：不正確的電壓輸出會損壞器件，在更換和調整時應該斷開電源。
故障1：傳送帶不能向前運行
可能原因分析：
（1）RS232線未連接。
（2）電子控制器損壞。
（3）啟動電容損壞。
（4）電纜連線松脫。
（5）電動滾筒損壞。
（6）傳送帶被卡住。
排除方法：
（1）正確連接RS232線。
（2）更換電子控制器。
（3）更換啟動電容。
（4）檢查電纜連線，重新緊固電纜。
（5）更換電動滾筒。
（6）調整傳送帶。
故障2：傳送帶不停
可能原因分析：
（1）電子控制器損壞。
（2）CPU板
排除方法：
（1）更換電子控制器。
（2）重新啟動工控機。
在維修此部分之前，應排除所有電源和系統控制方面的故障，和X射線控制相關的故障有兩種。
故障1：X射線源不發射
可能原因分析：
（1）通道中沒有物品或者物品未擋住光障。
（2）安裝聯鎖開關位置的蓋板被打開。
（3）射線源控制器電源插頭沒插。
（4）交流接觸器損壞。
（5）X射線源損壞。
（6）射線源控制器損壞。
（7）X射線源電纜未正確連接。
（8）光障未正確連接。
（9）光障損壞。
（10）電動滾筒沒有運轉。
（11）電子控制器損壞。
排除方法：
（1）在通道中放置足夠大且不透光的物品。
（2）蓋好聯鎖開關位置的蓋板。
（3）插上射線源控制器電源插頭。
（4）更換交流接觸器KM2。
（5）更換X射線源。
（6）更換射線源控制器。
（7）重新連接X射線源電纜。
（8）檢查光障電纜並正確連接。
（9）更換光障。
（10）起動電動滾筒。
（11）更換電子控制器。
故障2：X射線發射指示燈不亮
可能原因分析：
（1）X射線未發射
（2）電子控制板損壞
（3）電纜未正確連接
（4）射線指示燈損壞
排除方法：
（1）在傳送帶上放置物品後起動滾筒，使射線發射
（2）更換電子控制板
（3）檢查電纜並正確連接
（4）更換指示燈
在圖像系統查找故障之前，確認X射線發生器在電和機械上已合適地調整過了。確認系統供電電源電壓符合要求(5V，±5%；12V，±10%)。
故障1：系統上電後顯示器螢幕不亮
可能原因分析：
（1）顯示器電源未接通
（2）顯示器信號線未連接
排除方法：
（1）接通顯示器電源
（2）連接顯示器信號線
故障2：工控機運行後，應用程式運行，顯示器上顯示豎直條紋
可能原因分析：
（1）
信號處理板
（2）
連接線
排除方法：
（1）替換信號處理板
（2）替換連接線
故障3：行李檢查期間無圖像
可能原因分析：
（1）控制板與工控機串口連接線
（2）控制板
（3）光障
排除方法：
（1）替換串口線
（2）替換控制板
（3）替換光障
故障4：在行李檢查期間出現水平線（說明，圖像有3-6條暗線屬於正情況，皮帶本身有2條暗線，）
可能原因分析：探測器或探測板。
排除方法：替換探測器或相應探測板。
當設備在發運前需拆除時，重複安裝的逆過程。
系統應存貯在乾淨和乾燥的地方，過熱和過潮會損壞系統部件。若設備長期不用時，應存貯在原先的包裝箱內.
設備的貯存環境條件是：
1、在運輸或貯存包裝狀態下，設備必須能在不超出下列範圍的環境條件下放置15周以下：
儲存溫度：－20∼+60℃(不冷凝)；
濕度：20％∼95％；
2、需要長期存放的設備，應有良好的貯存條件，庫房應清潔乾燥，通風良好，周圍不得有腐蝕性氣體，相對濕度不大於80％，設備應在包裝箱內。
我們把技術支持和售後服務放在首要位置，竭誠為客戶提供優質服務。
1、使用者收到設備後通知我公司，公司將安排專業的技術支援工程師協助進行設備的開箱驗收，並進行設備的安裝調試。技術支援工程師應本著對用戶負責的精神，認真對照訂貨合同和裝箱單逐一清點設備和配件。如有損壞和錯漏，技術支援工程師應協助辦理索賠工作，或立即通知公司更正、補齊，並按技術規範對設備進行安裝和調試。
2、在設備的安裝和調試期間，用戶應給予積極的配合，以保證系統儘快投入運行。
3、設備驗收標準：按合同規定標準和方法驗收。
4、設備驗收期限：在設備安裝調試完成後的5日內完成設備的驗收，使用者簽署驗收報告，並將即日定為保修期的開始日。逾期公司將不承擔責任。
技術培訓分為基本操作培訓和圖像識別技能培訓。公司為用戶提供免費的基本操作培訓。
1、目的：使使用者瞭解設備的系統構成，基本掌握設備機電部分操作和配套軟體的操作。同時對到貨設備的品質狀況做出初步評價。
2、時間：可根據使用者要求和實際情況安排。
3、地點：操作培訓原則安排在設備使用地現場進行。
非常感謝您選擇我公司的設備，我公司將給您提供優質的售後服務，可享受服務包括：
1、就近選擇我司特約維修單位進行維修。
2、如有疑問和維修困難，請首先和設在貴省（直轄市）的維修中心聯繫
屬下列情況之一的安檢設備，不屬於保修範圍：
1、設備或配件的商標銘牌或系列號碼被揭掉或被修改
2、用戶因使用、維修、保管不當造成損壞。
3、因不可抗拒力造成損壞。
4、非指定維修單位或私自拆動維修過。
5、與一些非本公司提供設備進行組合或裝配，除非已獲得本公司的明文書面認可。
瑋洲企業有限公司
80647 高雄市前鎮區武德街135巷24號
Tel : 07-7169249 fax : 07-2134620
e-mail : security@weizhou.com.tw
http://www.weizhou.com.tw/military/Xrayscanner/index.htm
請利用即時通訊如下:
 QQ :
1467808036 |
 skype
: service450429 |
 Line ; weizhou1995 |
 Wechat : walterhsu1995 |
 whatsApp:+886972326392 |
 Viber
: +886972326392 |
| Twintter : weizhou | Linked IN : weizhou | TataoTalk : weizhou1995 |
