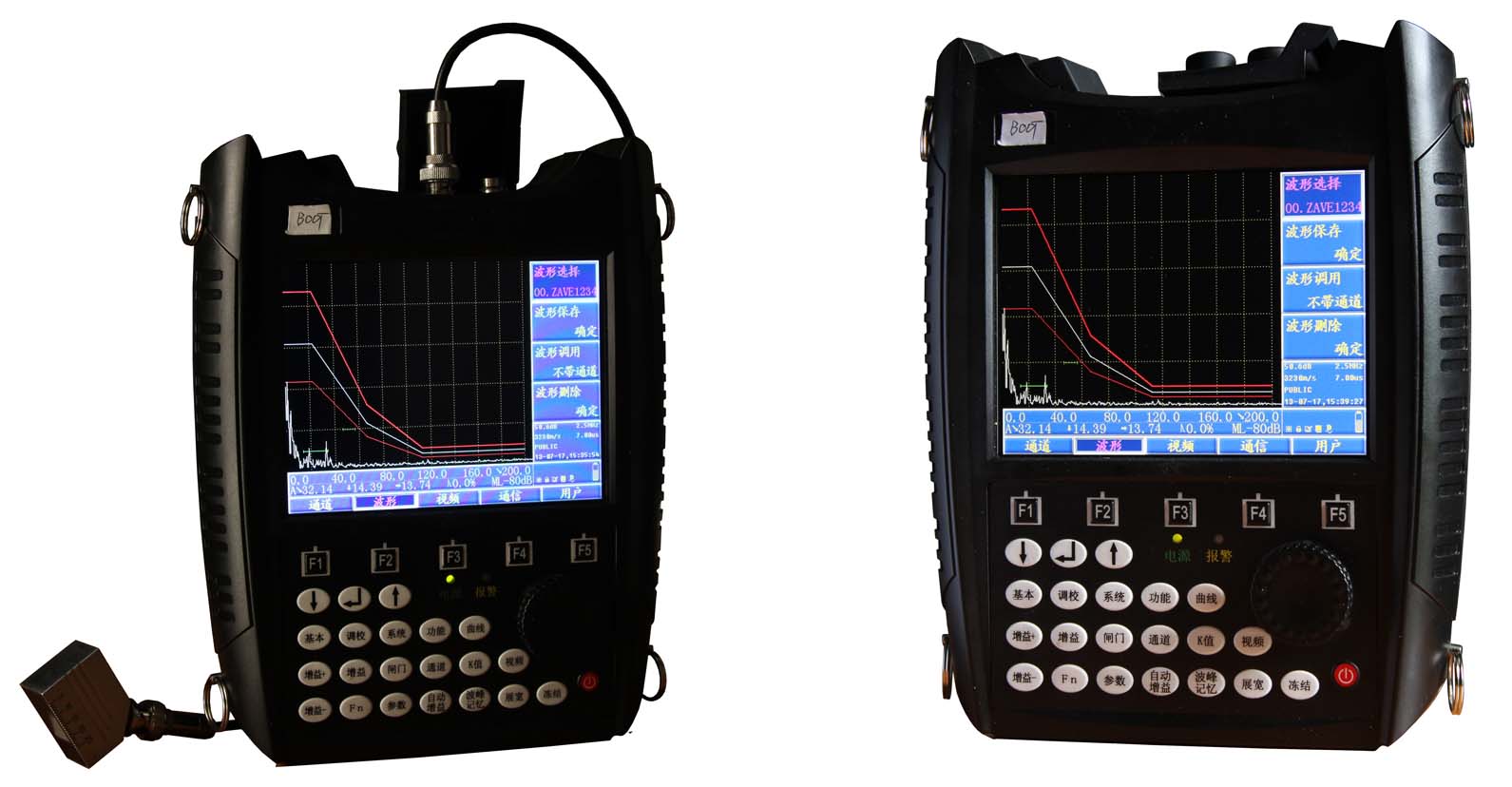

SUB200型超聲波探傷儀性能特點
:
● 5.7寸TFT彩屏，
640*480VGA解析度，16位65536種色彩，細膩逼真
● 工作頻率最大20MHz，不同頻段設置不同寬、窄帶濾波器
● 支援方波與尖脈衝兩種高壓激勵模式，幅度、寬度
● 重複頻率可調，重複頻率最大可達2KHz
● 內置大容量資料電子硬碟，海量資料存儲
● 即時動態彩色錄影，支援中斷點續錄。錄影時長超過60小時
●單晶直斜探頭、雙晶直斜探頭、穿透，表面波等多種探傷工作方式
● 顏色B掃描、厚度B掃描和灰度B掃
●虛擬U盤功能，通過PC可對儀器中的資料隨意存取，利用PC機硬碟可無限擴展通道與資料容量
●多使用者資料管理方式，每個使用者獨享100通道及100波形，支援檔自命名
●內置中英文雙語操作介面，使用者可自行選擇
●用不同顏色分割回波編碼，不同次回波顯示不同顏色
●可隱藏子功能表，實現640×400寬屏顯示回波區
●薄板增強功能，清晰顯示薄板細微回波特徵
●鍵盤鎖定功能，防止誤操作
●回波幅度具備時間增益補償（TGC）功能
●支援IAP在應用軟體更新，固件更新方便快捷
●支援高達250MHz採樣頻率
●閘門快速自動捕捉功能
●全波形區回波包絡
●關鍵參數可放大顯示
●焊縫圖示
●參考波增益自動計算功能
正半波、負半波、全波、射頻共4種檢波方式
●根據曲面的直徑自動修正缺陷位置的檢測結果
● 4種發射阻尼可調，匹配不同探頭
● 發射方波寬度可調，匹配不同頻率探頭。具備自我調整模式，自動匹配探頭頻率。
● 自動測量、計算裂紋深度
● 雙閘門捕捉波形功能
● 即時檢索缺陷最高波，記錄缺陷最大值
● 對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
● 焊縫圖示、當量孔徑計算等功能
● 可設置閘門、曲線的進波、失波等多種條件的聲光報警
● 主功能表，子功能表在同一視窗顯示。一目了然，操作簡單，方便尋找
● 主要功能均通過快速鍵實現快速進入，飛梭旋輪方便快速調整設置
● 多種行業報告可選
● 備用電池可單獨充電，主機工作時可給電池充電
● 可用腕帶單手持機操作，也可通過背帶掛在胸前操作
● 防護等級IP53，可在滴水環境或小雨中使用
|
探頭阻尼
|
100Ω、150Ω、200Ω、500Ω共4檔可調 |
|
重複頻率
|
10∼2000Hz |
|
靈敏度餘量
|
＞62dB |
|
分辨力
|
＞40dB（5P14） |
|
線性抑制
|
0∼80%（數字抑制） |
|
垂直線性誤差
|
≤2% |
|
水平線性誤差
|
≤0.1% |
|
動態範圍
|
≥32dB |
|
採樣頻率 |
200MHz |
|
脈衝類型
|
方波及尖脈衝可選 |
|
脈衝強度
|
5檔可調 |
|
脈衝寬度
|
50ns∼1000ns（數字抑制） |
|
環境溫度
|
-10℃∼﹢50℃ |
|
環境濕度
|
20%∼95％
RH |
|
顯示 |
640×480，65536色 |
|
波形刷新率 |
50Hz |
